振動篩分機械的結構及工作原理

篩分機械的結構及工作原理大致有以下幾類：
　　（1）固定篩 工作部分固定不動，靠物料沿工作面滑動而使物料得到篩分。固定格篩是在選礦廠應用較多的一種，一般用于粗碎或中碎之前的預先篩分。它結構簡單，制造方便。不耗動力、可以直接把礦石卸到篩面上。主要缺點是生產率低、篩分效率低，一般只有50—60%。
　　（2）滾軸篩 工作面是由橫向排列的一根根滾動軸構成的，軸上有盤子，細粒物料就從滾軸或盤子間的縫隙通過。大塊物料由滾軸帶動向一端移動并從末端排出。選礦廠一般很少用這種篩子。
　　（3）圓筒篩 工作部分為圓筒形，整個篩子繞筒體軸線回轉，軸線在一般情況下裝成不大的傾角。物料從圓筒的一端給入，細級別物料從筒形工作表面的篩孔通過，粗粒物料從圓筒的另一端排出。
　　圓筒篩的轉速很低、工作平穩、動力平衡  好。但是其篩孔易堵塞、篩分效率低，工作面積小，生產率低。選礦廠很少用它來作篩分設備。
　　（4）平面運動篩 機體是一個平面內擺動或振動。按其平面運動軌跡又分為直線運動、圓周運動、橢圓運動和復雜運動。搖動篩和振動篩屬于這一類。
　　搖動篩是以曲柄連桿機構作為傳動部件。電動機通過皮帶和皮帶輪帶動偏心軸回轉，借連桿使機體沿著一定方向作往復運動。機體運動方向垂直于支桿或懸桿中心線，由于機體的擺動運動，使篩面上的物料以一定的速度向排料端移動，物料同時得到篩分。
　　搖動篩與上述幾種篩子相比，其生產率和篩分效率都比較高。其缺點是動力平衡差。現在選礦廠很少用它，而被結構更合理的振動篩取代
　　振動篩在選礦廠應用*多，按其傳動機構的不同，又可以分為以下幾種：偏心振動篩、慣性振動篩、自定中心振動篩、共振篩。

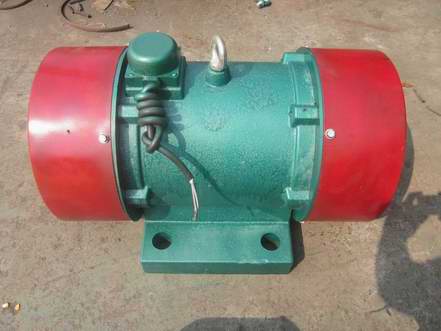

新鄉市三鑫電機制造有限公司主營：振動電機 YZS振動電機 YZU振動電機 YZO振動電機JZO振動電機 XVMA振動電機 VB振動電機 ZFB倉壁振動器 YZD振動電機  TZD振動電機
